001 Quelle est la profondeur d'encastrement à prévoir pour le Terminal de Transaction Financière?
Cela dépends des périphériques qui l'équipent.
La photo ci-dessous montre le Terminal équipé d'un lecteur à insertion.
Retour à la liste
002 Quels types de lecteurs de cartes puis-je monter dans le Terminal de Transaction Financière?
Plusieurs dont :
Magtek Intellistripe 65 : (R) piste magnétique totale
AMPHENOL C 702-1 Pushmatic II : (R/W) piste magnétique partielle
FKI : (R/W) smart card partielle
ITT CANNON : (R/W) smart card partielle
Retour à la liste
003 Quels types d'afficheurs peuvent équiper le Terminal de Transaction Financière?
Parmi les principaux :
POWERTIP TECHNOLOGY CORP. : Modèles PG 12232-C et PC 2004-A
HYUNDAY : Modèle HC 20401
VARITRONIX : Modèle MGL(S)-12032B
Penser à choisir un afficheur dans la gamme de température compatible avec le Terminal.
Retour à la liste
004 Quelques précisions sur l'Encodeur Universel :
Les claviers à sorties matricées présentent différentes configurations de contacts ouverts ou fermés. Ces contacts ne peuvent donc pas être connectés directement sur une ligne RS232 qui ne les comprendrait pas. Les états de ces contacts peuvent être interprétés par l'Encodeur Universel qui se chargera de les convertir en codes ASCII sur une ligne série.
L'Encodeur Universel communique à la fois en RS232 et en TTL. Il peut aussi remplacer un clavier de PC sur la mini-Din car il permets l'initialisation du PC au démarrage. Il peut aussi se brancher sur un port COM subD9 ou 25.
En RS232 il sera nécessaire de brancher le Tx (RS232) le 0V et le -12V de polarisation.
On peut imaginer des groupes de claviers à sorties matricées de 4, 12 ou 16 touches pouvant être associés entre eux afin de délivrer la quantité de codes nécessaires. Exemples pour 16 codes :
- 3 claviers modulaires 4 touches = 16 codes
- 1 clavier 16 touches = 16 codes
- 1 clavier 12 touches + 1 clavier 4 touches = 16 codes
Les codes délivrés seront fonction de leur câblage sur l'Encodeur Universel. Certains câblages sont prédéfinis pour produire des configurations de types téléphones, calculatrices ou XT, AT, PS2 avec un maximum de 90 codes.
La modularité des claviers permet l'association fonctionnelle de type bandeau.
Leur interchangeabilité est recherchée dans les environnements évolutifs sans changement de design.
Retour à la liste
005 Quelle est la longueur du câble pour le clavier 1100?
1,25 mètre minimum, extensible à 2,50 mètres. Côté clavier il passe par un presse-étoupe. Il n'est donc pas démontable.
Retour à la liste
006 Quel est le brochage du clavier anti-vandale 1100 compatible IBM PC?

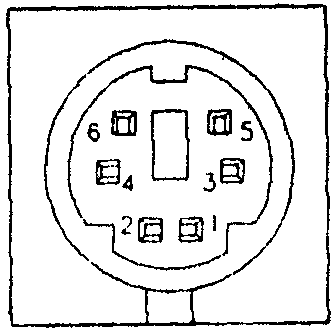

Standard mini-DIN 6 points PS2 :
| Embase femelle côté ordinateur (identique à la prise mâle côté câblage) | |
 |
1 = Données (+5V) 2 = N.C. 3 = Masse (0V) 4 = Alimentation (+5V) 5 = Horloge (+5V) 6 = N.C. |
Retour à la liste
007 Un peu de rappels sur les indices de protections?
| IP67 | - Totalement protégé contre les poussières et contre les effets de l'immersion |
| IP65 | - Totalement protégé contre les poussières et contre les jets d'eau de toutes directions à la lance |
| IP54 | - Protégé contre les poussières et contre les projections d'eau de toutes directions |
Retour à la liste
008 Quelle différence entre un clavier type téléphone et un clavier type calculatrice?
La disposition des touches:
Téléphone
1,2,3
4,5,6
7,8,9
Calculatrice
7,8,9
4,5,6
1,2,3
Retour à la liste
009 Je cherche un clavier 16 touches à point commun.
Les claviers 16 touches, ainsi que ceux à 12 touches, présentent des sorties matricées. Une solution envisageable est de profiter de la modularité et de l'interchangeabilité des claviers de la SerieK.
Pour constituer votre clavier 16 touches, vous pouvez disposer 4 claviers de 4 touches et relier les broches 1 de tous les claviers. L'ensemble ainsi constitué présente 1 commun pour 16 contacts.
Retour à la liste
010 Où se trouve la broche 1 et quel type de connecteur à utiliser?
Pour les 4, 12 et 16 touches :
Regardez l'arrière, mettez le connecteur vers le bas.
Le 1 est à droite... comme sur la documentation.
Côté câble, le type de connecteur à utiliser est un Molex série KK gamme 6471
Retour à la liste
011 J'utilise des Storm Graphic pour mes petites quantités car je peux mettre les légendes que je veux. Vous pouvez m'en dire plus?
C'est vrai, c'est la série qui permet d'individualiser immédiatement les graphismes de touches à l'unité
Attention toutefois, l'ensemble des films que vous mettez ne doit pas dépasser 0,4mm d'épaisseur sinon le cabochon transparent ne pourra plus s'encliqueter sur sa base.
Nous déconseillons l'emploi de papier. Celui-ci risque de se dégrader dans le temps à cause de la condensation et des moisissures. Vous obtiendrez d'excellents résultats avec une imprimante laser et un film pour rétroprojection.
Si vous souhaitez relégender un clavier déjà légendé (ou si vous avez mis la légende à l'envers...), il suffit de retirer le cabochon transparent. Vous aurez besoin de pinces car il est solide. Ne remontez pas ce cabochon : remplacez-le. La référence du kit de 4 touches de rechange est GS000001.
Il existe 6 kits de 30 fonds colorés
- GS000101 Blanc
- GS000201 Gris
- GS000301 Rouge
- GS000401 Vert
- GS000501 Bleu
- GS000601 Jaune
et 6 jeux de 26 légendes prêtes à monter

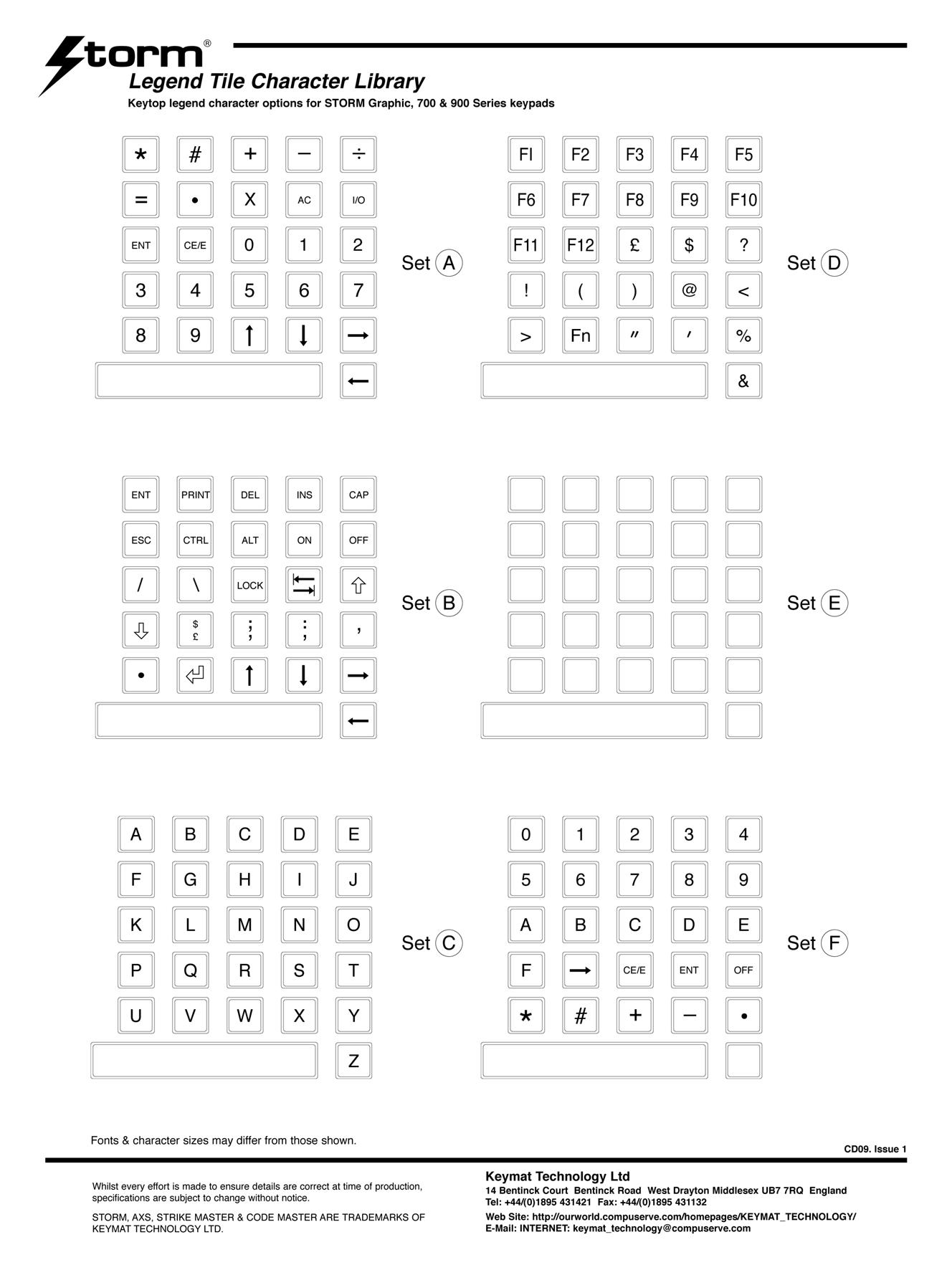

- GSA0T201 Jeu A
- GSB0T201 Jeu B
- GSC0T201 Jeu C
- GSD0T201 Jeu D
- GSE0T201 Jeu E
- GSF0T201 Jeu F
La série Graphic est bien sûr compatible avec l'Encodeur Universel.
Ce n'est pas tout... L'introduction de la nouvelle technologie LED à "lumière blanche" et les filtres coloriés individuels (positionnés sous chaque cabochon) signifie qu'il sera possible de sélectionner chacune des couleurs de touches. Vous le voulez? Vous le fabriquerez! A suivre...
Retour à la liste
012 Mon clavier CodeMaster Wiegand, je le branche sur quelle entrée de mon contrôleur?
Sur l'entrée hexadécimale.
Retour à la liste
013 Mon clavier StrikeMaster tout neuf fait un bruit continu de relais.
Vérifiez que ce bruit disparaît lorsque le doigt de contact anti-arrachement est monté.
Explication :
Le relais 2 peut être configuré pour déclencher soit une alarme, soit une seconde gâche de porte.
En sortie d'usine, ce relais 2 est configuré pour déclencher une alarme.
Le bruit de cliquetis que vous entendez vient du relais en train d'activer l'alarme anti-arrachement. Ceci est probablement dû au fait que le doigt anti-arrachement n'a pas été monté.
Le moyen le plus rapide pour arrêter ces cliquetis est de reconfigurer le relais 2 dans son mode de contrôle de seconde gâche de porte.
Dans le cas où la fonction alarme sur le relais 2 est souhaitée, il faudra monter le doigt anti-arrachement comme indiqué dans le manuel d'installation.
Retour à la liste
014 Mon clavier StrikeMaster laisse ouverte la porte trop longtemps.
Après avoir tapé le code d'accès sur le StrikeMaster la porte s'ouvre et reste ouverte.
Il est probable que la temporisation d'ouverture de gâche soit réglée trop longue.
Il est aussi possible que le code utilisé ait été programmé pour mettre la gâche en position relachée.
Pour rectifier la temporisation d'ouverture de gâche, suivre les instructions du manuel en page 3.
Si le problème subsiste, effacer le code existant et le re-entrer en choisissant bien la sélection porte 1 ou 2 temporisée.
Retour à la liste
015 Je veux piloter la LED et le signal sonore de mon clavier CodeMaster.
C'est possible.
Il suffit d'appliquer un zéro volt sur la broche 5 (Indicator - Commande LED et signal sonore).
La LED passera en vert et le signal sonore sera activé. Notez que cette LED et ce signal sonore sont indissociables entre eux.
Retour à la liste
016 Quand j'appuie sur une touche, quel est le contact qui est activé?
Il s'agit de sorties matricées.
Les broches du connecteur qui sont reliées entre elles par la fermeture des contacts sont listées dans un tableau.
Il est possible d'appuyer sur plusieurs touches en même temps pour activer plusieurs contacts. Cliquez ---> ici.
Retour à la liste
017 Série 2200 et compatibilité Linux
| Caldera 2.3 | Non testé | |
| Debian GNU/Linux ?.? - Stretch | Non testé | |
| Debian GNU/Linux 8.0 - Jessie | 26 avril 2015 | USB non reconnu |
| Debian GNU/Linux 7.0 - Wheezy | 4 mai 2013 | USB non reconnue |
| Debian GNU/Linux 6.0 - Squeeze | 6 février 2011 | Non testé |
| Debian GNU/Linux 5.0 - Lenny | 14 février 2009 | Non testé |
| Debian GNU/Linux 4.0 - Etch | 8 avril 2007 | Non testé |
| Debian GNU/Linux 3.1 - Sarge | 6 juin 2005 | Non testé |
| Debian GNU/Linux 3.0 - Woody | juillet 2002 | Non testé |
| Debian GNU/Linux 2.2 - Potato | août 2000 | Non testé |
| Debian GNU/Linux 2.1 - Slink | mars 1999 | Non testé |
| Debian GNU/Linux 2.0 - Hamm | juillet 1998 | Non testé |
| Debian GNU/Linux 1.3 - Bo | juillet 1997 | Non testé |
| Debian GNU/Linux 1.2 - Rex | décembre 1996 | Non testé |
| Debian GNU/Linux 1.1 - Buzz | juin 1996 | Non testé |
| Debian GNU/Linux 1.0 | Non publiée | Non testé |
| Debian GNU/Linux 0.91 | janvier 1994 | Non testé |
| Debian GNU/Linux 0.0 | 16 août 1993 | Non testable |
| Mandrake 8.1 | Compatible | |
| Mandriva 2006.0 | Non testé | |
| Red Hat 6.2 | Non testé | |
| SlackWare | Non testé | |
| SuSE | Non testé |
Retour à la liste
018 Série 2210 : Quand je fait CTRL ALT DEL l'ordinateur ne "reboot" pas!
C'est normal.
Ce clavier étant destiné aux utilisations publiques, l'ordinateur ne doit pas être ré-initialisé par les utilisateurs.
Retour à la liste
019 Quel est le courant maximum que je peux faire passer dans les relais de l'AXS Strike Master?
1,5 A.
Retour à la liste
